লেজার সীম ট্র্যাকিং একটি"অনলাইন"প্রক্রিয়া যেখানে একটি সেন্সর সিস্টেম সক্রিয়ভাবে ওয়েল্ডিং অপারেশন চলাকালীন রোবটকে গাইড করে। এটি কিভাবে কাজ করে তা এখানে:

লেজার ট্রায়াঙ্গুলেশন: একটি লেজার ডায়োড ওয়েল্ডিং টর্চের সামনে ওয়ার্কপিসের উপর একটি লেজার লাইন প্রজেক্ট করে। সেন্সর হেডের একটি ক্যামেরা (বা অপটিক্যাল সেন্সর) প্রতিফলিত আলো ক্যাপচার করে। এই লেজার লাইনের বিকৃতি বিশ্লেষণ করে, সিস্টেমটি ওয়েল্ড সিমের একটি 3D প্রোফাইল তৈরি করে।

বাস্তব-সময় সংশোধন: সেন্সর ক্রমাগত এই প্রোফাইল ডেটা রোবটের কন্ট্রোলারে পাঠায়। বিশেষায়িত সফ্টওয়্যার (উদাহরণস্বরূপ, ওয়েংলরের ইউনিভিশন "প্রোফাইল ওয়েল্ড সীম ট্র্যাকিং" মডিউল) সীমের সঠিক অবস্থান এবং জ্যামিতি শনাক্ত করতে এই ডেটাকে বাস্তব- সময়ে প্রক্রিয়া করে। তারপরে রোবটটি গতিশীলভাবে টর্চের পথ সামঞ্জস্য করে নিখুঁতভাবে জয়েন্টটিকে অনুসরণ করতে, অংশের ভুল স্থান, তাপীয় বিকৃতি বা উত্পাদন সহনশীলতার জন্য ক্ষতিপূরণ দেয়।

🔧 সিস্টেম নির্মাণ



সেন্সর প্রধান:একটি শ্রমসাধ্য, কমপ্যাক্ট ইউনিট যাতে লেজার প্রজেক্টর এবং ক্যামেরা থাকে। এটি একটি ঢালাই ঘরের কঠোর পরিবেশ সহ্য করার জন্য ডিজাইন করা হয়েছে, যার মধ্যে স্প্যাটার, তাপ এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ রয়েছে।

কন্ট্রোলার ইউনিট:একটি শক্তিশালী প্রসেসর যা সিস্টেমের মস্তিষ্ক হিসাবে কাজ করে। এটি সেন্সর থেকে চিত্রগুলি বিশ্লেষণ করে, সিমের অবস্থান এবং জ্যামিতি গণনা করে এবং রোবট কন্ট্রোলারে সংশোধন সংকেত পাঠায়।

ইন্টারফেস তারগুলি:শক্তির জন্য শক্তিশালী তারের, সেন্সর এবং নিয়ামকের মধ্যে ডেটা যোগাযোগ এবং রোবট নিয়ন্ত্রণ ব্যবস্থার সাথে একীকরণ।

মাউন্টিং বন্ধনী:QJAR রোবটের ওয়েল্ডিং টর্চের সাথে সেন্সর হেডকে সুরক্ষিতভাবে সংযুক্ত করার জন্য একটি নির্ভুল বন্ধনী, টর্চ এবং সেন্সরের মধ্যে একটি নির্দিষ্ট এবং পরিচিত অবস্থানগত সম্পর্ক নিশ্চিত করে।

সফটওয়্যার:সিস্টেম ক্যালিব্রেট করার জন্য, সিমের ধরন শেখানোর জন্য এবং পরামিতি সেট করার জন্য ব্যবহারকারীর-বান্ধব সফ্টওয়্যার৷

⚙️অপারেটিং নীতি

লেজার সীম ট্র্যাকিং, যা জয়েন্ট ট্র্যাকিং নামেও পরিচিত, এর নীতিতে কাজ করেলেজার ত্রিভুজ.

লেজার প্রজেকশন:একটি সেমিকন্ডাক্টর লেজার ডায়োড ওয়েল্ডিং টর্চের ঠিক সামনে একটি লেজার লাইন বা ওয়ার্কপিস পৃষ্ঠের উপর বিন্দুর একটি সিরিজ প্রজেক্ট করে।

ছবি তোলা:একটি উচ্চ- রেজোলিউশন ক্যামেরা, একই সেন্সর হেডে রাখা, এই লেজার লাইনের প্রতিফলন ক্যাপচার করে যখন এটি সিমের উপর পড়ে।

3D প্রোফাইল তৈরি:সেন্সরের কন্ট্রোলার ক্যাপচার করা ইমেজ প্রক্রিয়া করে। যেহেতু লেজার লাইনটি জয়েন্টে বিকৃত হবে (যেমন, একটি খাঁজ, ল্যাপ বা ফিলেট), সিস্টেমটি সিমের জ্যামিতির একটি সুনির্দিষ্ট 3D প্রোফাইল তৈরি করতে পারে।

বাস্তব-সময় সমন্বয়:এই প্রোফাইল ডেটা ক্রমাগত রোবট কন্ট্রোলারে (যেমন, QJAR কন্ট্রোলার) খাওয়ানো হয়। কন্ট্রোলার তারপরে রোবটের পথ, টর্চের অবস্থানে বাস্তব-সময়ের সামঞ্জস্য করে এবং এমনকি সীম মিসলাইনমেন্ট, আংশিক পরিবর্তন বা তাপীয় বিকৃতির জন্য ক্ষতিপূরণ দেওয়ার জন্য ঢালাই পরামিতিগুলি (যেমন ভোল্টেজ বা তারের ফিডের গতি) মানিয়ে নিতে পারে।

এই"অনলাইন"ঢালাই প্রক্রিয়া চলাকালীন ট্র্যাক করার পদ্ধতিটি অত্যন্ত ফলপ্রসূ, কারণ এটির জন্য শুধুমাত্র একটি একক "অনুসন্ধান এবং ঢালাই" চক্র প্রয়োজন এবং তাপ-প্ররোচিত বিকৃতির জন্য কার্যকরভাবে ক্ষতিপূরণ দেয়

1.রোবোটিক ম্যানিপুলেটর (6-অক্ষ আর্টিকুলেটেড রোবট)

রোবটের প্রধান প্রযুক্তিগত পরামিতি:

1. কার্যকরী ব্যাসার্ধ এবং রোবটের লোড: 1700 মিমি

2. রোবট পুনরাবৃত্তি অবস্থান নির্ভুলতা: ± 0.05 মিমি

3. পেলোড: 12 কেজি

রোবট ভর: 240 কেজি

4. পাওয়ার সাপ্লাই: তিন-ফেজ ফাইভ ওয়্যার AC380 (± 10%) V, ফ্রিকোয়েন্সি: 50HZ

5. প্রধান শক্তি সুরক্ষা স্তর: IP56/IP67

6. প্রধান প্রক্রিয়াকরণ অংশ: অংশ ঢালাই প্রক্রিয়াকরণ (গ্রাহকের পণ্যের আকার এবং প্রক্রিয়ার প্রয়োজনীয়তার উপর নির্ভর করে)

লেজার সীম ট্র্যাকিং শিল্পে অমূল্য যেখানে নির্ভুলতা এবং অভিযোজনযোগ্যতা প্রয়োজন।

নির্মাণ শিল্প অ্যাপ্লিকেশন:

স্ট্রাকচারাল স্টিল ফ্যাব্রিকেশন: ঢালাই বিম, কলাম, এবং বিল্ডিং এবং সেতু জন্য trusses জন্য ব্যবহৃত. সিস্টেমটি তাপীয় বিকৃতির জন্য ক্ষতিপূরণ দেয় যা দীর্ঘ ওয়েল্ড সিমে ঘটে, কাঠামোগত অখণ্ডতা নিশ্চিত করে।

পাইপ ওয়েল্ডিং: পাইপলাইনে ব্যবহৃত বড়-ব্যাসের পাইপগুলিতে পরিধিযুক্ত ঢালাইয়ের জন্য আদর্শ। পাইপ অ্যালাইনমেন্ট নিখুঁত না হলেও এটি লিক-প্রুফ জয়েন্টগুলি নিশ্চিত করে৷

ভারী যন্ত্রপাতি উত্পাদন: নির্মাণ যন্ত্রপাতির জন্য ফ্রেম এবং কাঠামোগত উপাদান তৈরির জন্য, যেখানে উচ্চ-শক্তির ঢালাই গুরুত্বপূর্ণ

কারখানা এবং সাধারণ উত্পাদন অ্যাপ্লিকেশন:

মোটরগাড়ি এবং মহাকাশ: এই সেক্টরগুলি চ্যাসিস, ফ্রেম এবং গুরুত্বপূর্ণ উপাদানগুলির মতো জটিল ওয়েল্ডগুলির জন্য উচ্চ নির্ভুলতা থেকে উপকৃত হয়নিষ্কাশন সিস্টেম বা টারবাইন ব্লেড .

উচ্চ-মিক্স, কম-ভলিউম উৎপাদন: কাজের দোকান বা কারখানার জন্য উপযুক্ত যা প্রায়শই বিভিন্ন পণ্যের মধ্যে পরিবর্তন করে। সিস্টেমটি পুনঃপ্রোগ্রামিং সময় কমিয়ে দেয় এবং নতুন ওয়েল্ড সিমের সাথে দ্রুত অভিযোজন করার অনুমতি দেয়।

পরিবর্তনশীল বা অসম্পূর্ণ অংশের ঢালাই: ঢালাই বা চাপ দেওয়ার মতো আপস্ট্রিম প্রক্রিয়াগুলি থেকে অসঙ্গতির জন্য ক্ষতিপূরণ দেয়, ব্যয়বহুল, নিখুঁত জিগস এবং ফিক্সচারের প্রয়োজনীয়তা হ্রাস করে

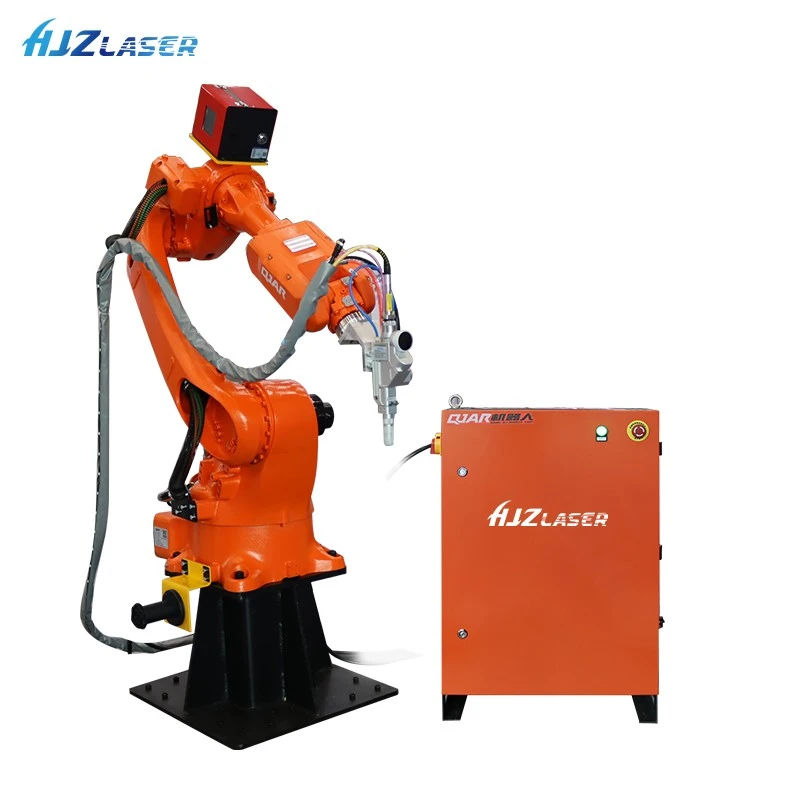

ছয় অক্ষের রোবট সিস্টেম: QJR12-1700

☑️ QJR12-1700 রোবট একটি অত্যন্ত দক্ষ রোবট যা বিশেষভাবে ঢালাই ক্ষেত্রের জন্য ডিজাইন করা হয়েছে। এটির ছয়টি অক্ষ রয়েছে এবং এটি এসি সার্ভো দ্বারা চালিত হয়, যা দ্রুততম অ্যাকশন গতির সাথে ওয়েল্ডিং চক্রের সময়কে ছোট করে। রোবট কেবলটি রোবোটিক আর্ম এবং বেসের ভিতরে এমবেড করা হয়েছে, স্থান বাঁচায় এবং উচ্চ{11}}ঘনত্বের কনফিগারেশন অর্জন করে, সহজেই ফিক্সচার এবং ওয়ার্কপিসের মধ্যে হস্তক্ষেপ এড়ায়। হাতটি অবাধে, স্থিরভাবে চলে এবং বারবার অবস্থানে উচ্চ নির্ভুলতা রয়েছে, যা ঢালাই শক্তির উত্স, ওয়েল্ডিং হেড, তারের ফিডিং মেকানিজম এবং স্থানচ্যুতি মেশিনের সাথে সমন্বয় করা সহজ করে তোলে। QJR12-1700 রোবটের চলন ব্যাসার্ধ 1550mm, সর্বোচ্চ 12kg লোড ক্ষমতা এবং ± 0.05mm পুনরাবৃত্ত অবস্থান নির্ভুলতা রয়েছে। এটি একটি ঠালা কব্জি গঠন গ্রহণ করে, যা কার্যকরভাবে উচ্চ-মানের ঢালাই প্রক্রিয়া নিশ্চিত করতে পারে।
